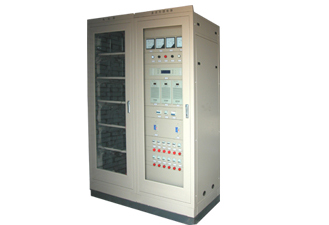

本直流屏是一种新型的直流屏成套装置，具有以下特点：
(1)回路采用高频开关整流模块，N＋1备份方式，多个模块可进口降压模块调压。
(2)西门子PLC控制富士触摸屏操作，自动化程度高，汉字提示，微机画面转换可达256幅，触摸屏上文字、数据、仪表、方块图、状态图、曲线等多种形状显示动态过程和静态资料。
(3)备有接地选线功能，温度补偿功能，电池电压监测装置。
(4)当监控系统出现故障时，直流屏可独立工作。
(5)触摸屏显示设备工作状态，并根据实际运行情况显示系统图。
(6)充电机模块与电压调整器的合理设计既保证了电池始终处于合理充电状态，又能实现电池向控制母线不间断放电。
(7)进口降压模块代替硅链保证降压元件的可靠性，同时在正常时，降压元件零电流工作。
(8)各种定值可通过触摸屏在线数字化修改。
(9)充电机模块采用电子开关、可靠性高。

技术指标

<1> 高频电源模块     完成AC/DC变换，实现系统最为基本的功能。 <2> 交流配电     将交流电源引入分配给各个电源模块，扩展功能为实现两路交流输入的自动切换。 <3> 直流馈电     将直流输出电源分配到每一路输出。 <4> 监控模块     将系统各种模拟量、开关量信号采集并处理；进行系统管理，主要为电池管理和实现后台远程监控。 <5> 调压模块    （可选）     合闸母线通过调压器向控制母线供电，保证控制母线电压的连续和稳定。 <6> 电池监测    （可选）     支持单节电池电压监测和报警，和监控模块配套使用。 <7> 绝缘监测    （可选）     系统可加装母线及馈出支路绝缘检测模块及CT，能及时准确判断出接地母线及回路。 <8>开关量监测   （可选）     可检测直流系统中重要位置开关及熔断器的状态。 <9> 温度补偿装置（可选）     监测电池表面及环境温度，及时微调电池的充电电压，以提高电池的使用质量和寿命。

<1> 多种类型充电模块及监控系统供选择，实现一定容量配置的最优性能价格比； <2> 电源主体采用模块化设计，N+1冗余式热备份，可靠性高； <3> 多个电源模块可直接并联使用，无主从均流； <4> 采用调压器和辅充机并列运行方式，有效隔离合闸母线和控制母线，提高控制母线电源的连续性和稳定性，； <5> 系统中各种模块均可带电更换； <6> 充电模块采用自冷和风冷相结合方式，统一接口方式，通用性强； <7> 充电模块具有输出电压和电流平滑调节功能; <8> 分散多级监控系统，实现监控系统的简单可靠； <9> 采用模块化结构，组屏简单，配置灵活； <10>套件配套齐全，可提供全方位的解决方案。

装置构成
